半導体産業はAI半導体・先端パッケージ向けを中心として投資が拡大しています。この半導体をつくるための道具である半導体製造装置の市場も過去最高を更新し続けています。
国際半導体製造装置材料協会SEMIによると、半導体製造装置の売上高は2026年には過去最高の1,659億ドルに達し、2028年には2,290億ドルへ成長する見通しです(SEMI)。
この記事では、製造プロセスの各工程で使われる半導体製造装置と、主要メーカーの世界シェアランキングを紹介します。あわせて、装置市場の規模と成長率、なぜ日本企業が強いのか、などについて説明します。
- 半導体製造装置ごとの世界シェアと主要メーカーを一覧で把握したい人
- 半導体製造装置メーカーに投資したい人
- 半導体製造装置メーカーに就職・転職したい人
半導体製造装置とは
半導体を製造するために使用する製造装置を半導体製造装置と呼びます。半導体の製造には数多くのプロセスがあり、半導体製造装置も多くの種類があります。半導体製造プロセスと、各工程で使用する半導体製造装置を一覧表にしました。
前工程は、シリコンウェハーの表面にナノメートル単位の微細な電子回路を作り込む工程。後工程は、回路が完成したウェハーを切り出し、外部の衝撃から守るパッケージ(容器)に仕上げる組立て・検査の工程です。
| 大分類 | 工程 | 工程の説明 | 半導体製造装置 | |
| マスク製造 | 1 | マスクブランクス作成 | 石英基板上に金属膜と感光膜をコーティングする | |
| 2 | フォトマスク作成 | 透明なガラス板の表面に、設計した回路パターンを描く | マスク描画装置 | |
| 3 | フォトマスク検査 | マスクを検査する | マスク検査装置 | |
| ウェハー製造 | 1 | シリコンインゴット製造 | 多結晶シリコンから高純度のシリコンインゴットを製造する | |
| 2 | シリコンインゴット切断 | シリコンインゴットをワイヤーソーで薄くスライスし、ウェハーをつくる | ワイヤーソー装置 | |
| 3 | ウェハーの研磨 | シリコンウェハー表面の凸凹を研磨剤と研磨パッドによって鏡のように磨く | ラッピング装置・ポリッシング装置 | |
| 前工程 3~9を繰り返して 半導体を作りこむ | 1 | ウェハー表面の酸化 | ウェハーを高温の酸素に晒すことで表面を酸化させる | 熱処理装置 |
| 2 | 薄膜形成 | CVDやスパッタリングで、ウェハーの表面に様々な材料の薄膜をつける | 薄膜形成装置(CVD成膜装置、スパッタリング装置、エピタキシャル成長装置) | |
| 3 | フォトレジスト塗布 | フォトレジストといわれる感光剤をウェハー表面に均一に塗る | コータ・デベロッパ | |
| 4 | 露光 | フォトマスク、縮小レンズを通して光を照射し、回路パターンを焼き付ける | 露光装置 | |
| 5 | 現像 | 現像液によって不要なフォトレジスト部分を除去する | ||
| 6 | エッチング | フォトレジストで形成されたパターンに沿って酸化膜・薄膜を削り取る | エッチング装置 | |
| 7 | レジスト剥離・洗浄 | 残っているフォトレジストを剥離し、ウェハー上に残っている不純物を取り除く | 洗浄装置 | |
| 8 | イオン注入 | 不純物イオンを注入し、熱処理によって活性化する | イオン注入装置 | |
| 9 | 平坦化 | ウェハー表面の凸凹を研磨し平坦化する | CMP装置 | |
| 10 | 電極形成 | 電極配線用の金属をウェハーに埋め込む | スパッタリング装置 | |
| 11 | ウェハー検査 | ウェハーに形成された数百のチップに対してプローブで電気的に検査する | 検査装置 | |
| 後工程 | 1 | プロービング | ウェハー上に形成された全てのチップの電気的特性を試験する | プロービング装置 |
| 2 | ダイシング | ウェハーをダイヤモンドブレードで切断し、ひとつひとつのチップに分離させる | ダイシング装置 | |
| 3 | ダイボンディング | チップを銀ペーストなどのダイボンディング材を用いて基板に固着させる | ダイボンディング装置 | |
| 4 | ワイヤーボンディング | リードフレームと呼ばれる金属の枠にチップを固定し、金線で接続する | ワイヤボンディング装置 | |
| 5 | モールディング | チップを傷や衝撃から保護するため、樹脂でパッケージする | モールディング装置 | |
| 6 | バーンイン | チップを高温度下において故障因子を加速させ初期不良を除去する | バーンイン装置 | |
| 7 | 最終検査 | 異常がないか何重もの試験を行い、不良品を取り除く | テスティング装置 | |
| 工場設備 | 搬送 | ウェハーを運ぶ | 搬送装置 |
主要半導体製造装置メーカー一覧表
【製造装置別】主要半導体製造装置メーカー一覧表
日本企業が世界シェアの50%以上を占めている半導体製造装置(マスク検査装置、洗浄装置、コータ・デベロッパ、測長SEM、プロービング装置、ダイシング装置、モールディング装置、テスター、搬送装置)を一覧表にまとめました。
| 半導体製造装置 | 日本企業のシェア合計 | 主要日本メーカー |
| マスク検査装置 | 60% | レーザーテック |
| 洗浄装置 | 66% | SCREEN、東京エレクトロン |
| コータ・デベロッパ | 85% | 東京エレクトロン |
| 測長SEM | 70% | 日立ハイテク |
| プロービング装置 | 78% | 東京精密、東京エレクトロン |
| ダイシング装置 | 90% | ディスコ、東京精密 |
| モールディング装置 | 55% | TOWA、I-PEX、APIC YAMADA |
| テスター | 65% | アドバンテスト |
| 搬送装置 | 98% | ダイフク、村田機械 |
半導体製造装置メーカー世界シェアランキング(全体概要)
半導体製造装置の売り上げ規模は、前工程の装置が85%と圧倒的に高い割合となっています(SEMI)。後工程の装置は5%、検査装置は11%の割合しかありません。つまり、製造装置で大きな売り上げと利益を上げるには前工程の装置で高いシェアを取る必要があります。

半導体製造装置全体の世界シェアランキングは、1位ASML(オランダ)、2位Applied Materials(AMAT、米)、3位東京エレクトロン(TEL、日)、4位Lam Research(LAM、米)、5位KLA(米)です(DEALLAB)。6位以下の売り上げは相対的に小さく、上位5社とは差があります。

半導体製造装置メーカー世界シェアランキング(個別装置)
マスク描画装置
マスク描画装置は、半導体の回路原版であるフォトマスクに微細な回路パターンを電子ビームで書き込むための装置です。描画方式には、1本のビームで順番にパターンを描画するシングルビーム方式と、数十万本のビームを同時制御して高速で描画する次世代のマルチビーム方式があります。マルチビーム方式は主に先端半導体向け、シングルビーム方式は主に従来半導体向けに使用されています。
シングルビーム方式
世界のシングルビームマスク描画装置の市場規模は、2025年で約7億ドルです(ニューフレアテクノロジーの決算から著者計算)。シングルビーム方式ではニューフレアテクノロジー(日)が90%以上の世界シェアを持っています(ニューフレアテクノロジー)。
マルチビーム方式
世界のマルチビームマスク描画装置の市場規模は、2026年に8億ドルと予測されており、2035年までに6.7%のCAGRで15億ドルに達すると予想されています(360i Research)。
マルチビーム方式では2020年頃はIMS nanofabrication(オーストリア)が世界シェアをほぼ独占していましたが、ニューフレアテクノロジー(日)が参入してシェアを伸ばしました。2025年では、マルチビーム方式の世界シェアはIMS nanofabricationが60%以上、ニューフレアテクノロジーが28%以上を占めています(Market Growth Reports)。
2025年度のマスク描画装置の世界シェアランキングはIMS nanofabrication(オーストリア)、ニューフレアテクノロジー(日)、Vistec(ドイツ)の順となっています。

- 2019年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
マスク検査装置
マスク検査装置は、半導体の製造工程で回路パターンをシリコンウェハーに転写するための原版であるフォトマスクや、その基板となるマスクブランクスの微小な欠陥を高精度に検出・評価する検査機器です。
世界のマスク検査装置の市場規模は、2026年に15億ドルと予測されており、2035年までに10.3%のCAGRで35億ドルに達すると予想されています(Business Research Insights)。

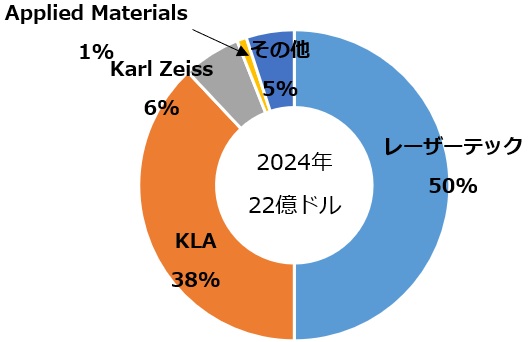

マスク検査装置の世界シェアランキングはレーザーテック(日)、KLA(米)、Applied Materials(AMAT、米)の順となっています。レーザーテックがシェアを拡大しています。

- 2024年の世界シェアデータ:モルガンスタンレー証券
- 2025年の世界シェアデータ:Shared Research
ワイヤーソー装置
ワイヤーソー装置とは、シリコンなどのインゴット(塊)に細いワイヤーを多数巻き付け、一度に数百枚のウェハーへとスライスする精密加工装置です。
世界のワイヤーソーの市場規模は、2026年に8億ドルと予測されており、2035年までに4.7%のCAGRで13億ドルに達すると予想されています(Business Research Insights)。
ワイヤーソー装置の主要メーカーは、トーヨーエイテック、コマツNTC、タカトリ(SiC用)、安永(化合物半導体用)で、いずれも日本のメーカーです。
ラッピング装置・ポリッシング装置
ラッピング装置・ポリッシング装置とは、シリコンウェハー表面の凸凹を研磨剤と研磨パッドによって鏡のように磨く装置です。
世界のラッピング装置・ポリッシング装置の市場規模は、2024年に1億ドルと予測されており、2034年までに8.3%のCAGRで31億ドルに達すると予想されています(Data Insights Reports)。
ラッピング装置・ポリッシング装置の主要メーカーは、不二越機械工業、スピードファム、岡本工作機械製作所、ラップジャパンで、いずれも日本のメーカーです。
熱処理装置
熱処理装置とは、シリコンウェハーに熱を加えて酸化膜を形成したり、不純物(ドーパント)を内部へ正確に染み込ませたり、イオン注入で乱れた結晶構造を修復したりするための装置です。
世界の熱処理装置の市場規模は、2026年に1151億ドルと予測されており、2036年までに4.6%のCAGRで1643億ドルに達すると予想されています(Fortune Business Insights)。

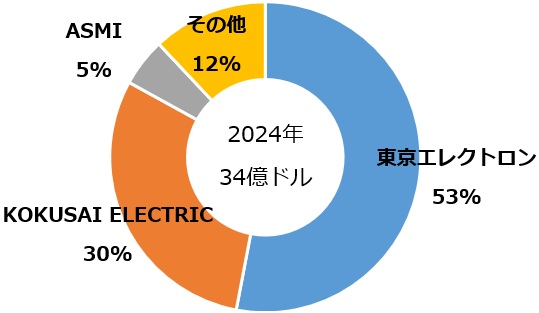

熱処理装置の世界シェアランキングは東京エレクトロン(TEL、日)、Applied Materials(AMAT、米)、NAURA(中)の順となっています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
洗浄装置
洗浄装置は、半導体製造工程でウェハー表面の異物や汚染物質を除去するために使われる装置です。バッチ式と枚葉式の2つの異なる処理方式があります。バッチ式は複数枚をまとめて洗浄しスループットに優れ、枚葉式は設置面積・薬液使用量・価格で優位。現在は枚葉式が主流です。
世界の洗浄装置の市場規模は、2026年に163億ドルと予測されており、2032年までに9.0%のCAGRで274億ドルに達すると予想されています(Global Information)。

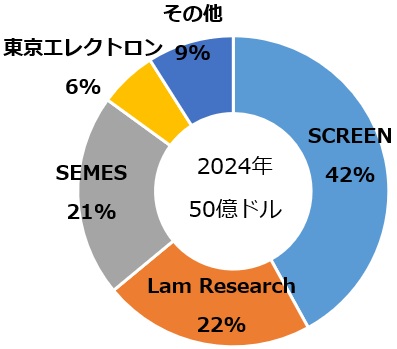

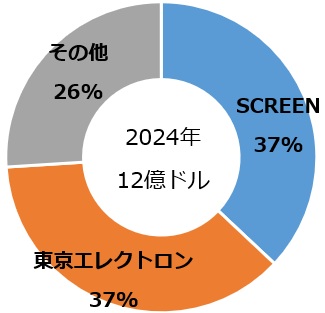

洗浄装置の世界シェアランキングはSCREEN(日)、東京エレクトロン(TEL、日)、SEMES(韓)の順となっています。
ACMリサーチ(米)、芝浦メカトロニクス(日)、ジェイ・イー・ティ(日)、ダイキンファインテック(日)も洗浄装置を製造しています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
薄膜形成装置
薄膜形成装置は、シリコンウェハーに数ナノメートル(nm)から数マイクロメートル(μm)程度の薄膜を堆積・コーティングする装置の総称です。主にCVD成膜装置、スパッタリング装置、エピタキシャル成長装置の3種類があります。
CVD成膜装置
CVD成膜装置は、原料となるガスをチャンバー(処理室)に送り込み、熱やプラズマによる化学反応を起こさせて、基板表面に薄膜を堆積させます。細かい溝や立体的な構造の内部にも均一に成膜しやすい特徴があります。
世界のCVD成膜装置の市場規模は、2026年に296億ドルと予測されており、2034年までに9.6%のCAGRで615億ドルに達すると予想されています(Fortune Business Insights)。

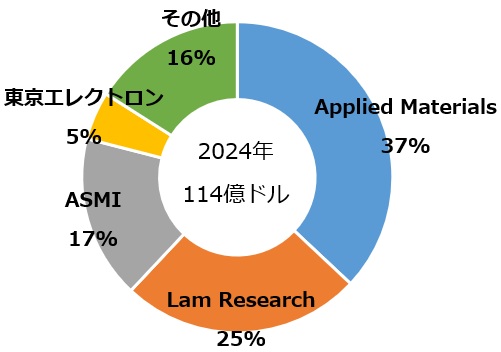

CVD成膜装置の世界シェアランキングはApplied Materials(AMAT、米)、Lam Research(LAM、米)、ASM International(ASMI、オランダ)、東京エレクトロン(TEL、日)の順となっています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
スパッタリング装置
スパッタリング装置は、アルゴンガスなどをプラズマ化してターゲット材料に衝突させ、弾き出された原子で膜を作ります。物理的な方法であるため、低温でのプロセスが可能です。
世界のスパッタリング装置の市場規模は、2026年に29億ドルと予測されており、2032年までに6.9%のCAGRで45億ドルに達すると予想されています(Global Information)。

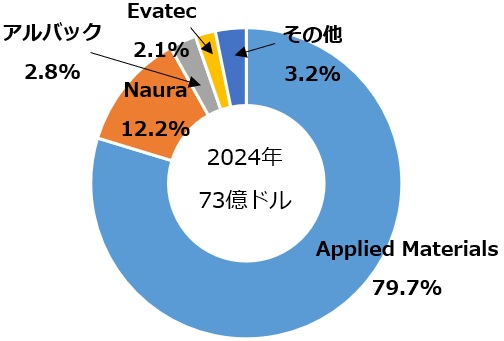

スパッタリング装置の世界シェアランキングはApplied Materials(AMAT、米)、アルバック(日)、Naura(中)の順で、Applied Materialsがほぼ独占しています。

- 2024年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
エピタキシャル成長装置
エピタキシャル成長装置は、単結晶の基板上に基板と同じ結晶構造と結晶方位を引き継がせた単結晶薄膜を成長させます。結晶欠陥が非常に少ない、高品質な単結晶膜が得られます。
世界のエピタキシャル成長装置の市場規模は、2026年に21億ドルと予測されており、2035年までに8.2%のCAGRで42億ドルに達すると予想されています(Business Research Insights)。
エピタキシャル成長装置の世界シェアランキングはASM International(ASMI、オランダ)、Applied Materials(AMAT、米)、Naura(中)、LPE(イタリア)の順となっています。

- 2019年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
コータ・デベロッパ
コータ・デベロッパ(塗布・現像装置)は、フォトレジストをウェハー表面に均一に塗布し、露光された回路パターンを現像する装置です。
世界のコータ・デベロッパの市場規模は、2026年に22億ドルと予測されており、2035年までに9.3%のCAGRで49億ドルに達すると予想されています(Business Research Insights)。

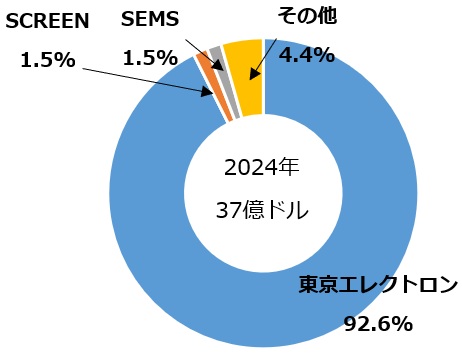

コータ・デベロッパの世界シェアランキングは東京エレクトロン(TEL、日)、SUSS(ドイツ)、KINGSEMI(中)の順で、東京エレクトロンがほぼ独占しています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
露光装置
露光装置(ステッパ、スキャナ)は、回路のパターンが描画されたマスクに光を照射させ、そのパターンをウェハー上に塗布したフォトレジストに転写する装置です。フォトレジストは露光部分が可溶化または不溶化し、溶液で可溶部分を除去してウェハー上にパターンを形成します。
世界の露光装置の市場規模は、2026年に322億ドルと予測されており、2034年までに9.7%のCAGRで674億ドルに達すると予想されています(Fortune Business Insights)。

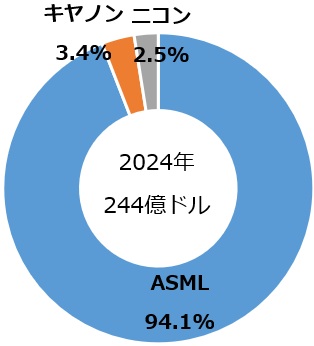

露光装置はASMLがほぼ独占しています。特に最先端のEUV露光装置はASMLしか製造できません。キヤノン(日)とニコン(日)も製造しています。

- 2024年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
エッチング装置
エッチング装置は、フォトレジストを露光・現像して形成した回路パターンにそって膜を削る装置です。薬液を使って化学反応で膜を削るウェットエッチングと、ガスやプラズマを用いて膜を削るドライエッチングの2種類があります。
世界のエッチング装置の市場規模は、2026年に170億ドルと予測されており、2034年までに9.1%のCAGRで341億ドルに達すると予想されています(Fortune Business Insights)。

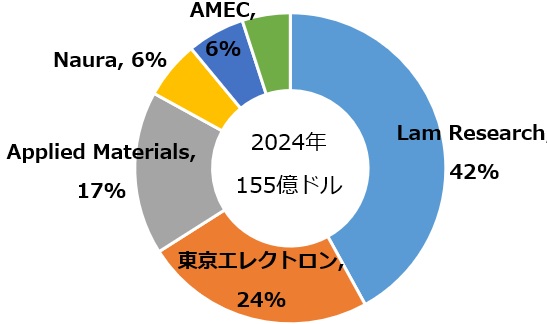

エッチング装置の世界シェアランキングはApplied Materials(AMAT、米)、Lam Research(LAM、米)、東京エレクトロン(TEL、日)、Naura(中)の順となっています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
イオン注入装置
イオン注入装置はウェハーに不純物イオンを注入する装置です。不純物と言ってもシリコンウェハーにとっての不純物という意味で、高純度の化学物質です。
世界のイオン注入装置の市場規模は、2026年に31億ドルと予測されており、2034年までに12.2%のCAGRで70億ドルに達すると予想されています(Fortune Business Insights)。
イオン注入装置の世界シェアランキングはAxcells (米)、Applied Materials(AMAT、米)、住友重機械(日)の順となっています。

- 2019年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
CMP装置
CMP装置とは、化学反応と機械的な研磨を組み合わせてウェハー表面の凹凸をナノメートル単位で平坦化する装置です。
世界のCMP装置の市場規模は、2026年に66億ドルと予測されており、2032年までに5.6%のCAGRで92億ドルに達すると予想されています(Global Information)。

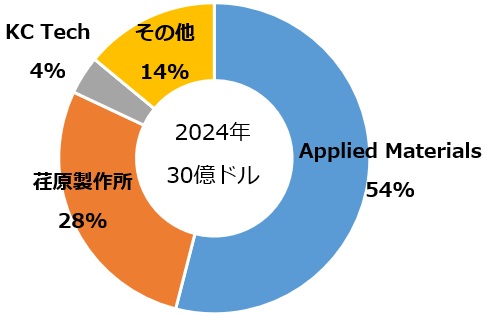

CMP装置の世界シェアランキングはApplied Materials(AMAT、米)、荏原製作所(日)、Hwatsing Technology(中)の順となっています。

- 2024年の世界シェアデータ:モルガンスタンレー証券
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
欠陥検査装置
欠陥検査装置はウェハー上の欠陥・異物を検出する装置です。カメラの画像認識技術を活用するものや、レーザー光を用いた表面や内部の検査を行なうものなどがあります。
世界の欠陥検査装置の市場規模は、2026年に66億ドルと予測されており、2034年までに9.0%のCAGRで134億ドルに達すると予想されています(Fortune Business Insights)。

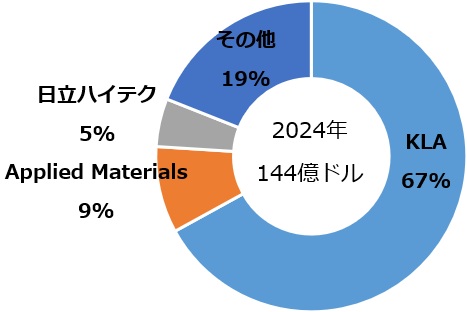

欠陥検査装置の世界シェアランキングはKLA(米)、ASML(オランダ)、Applied Materials(AMAT、米)、日立ハイテク(日)の順となっています。

- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
測長SEM(CD-SEM)
測長SEM(CD-SEM)は走査型電子顕微鏡(SEM)の応用装置です。 特に半導体等のウェハー上に形成された微細パターンの寸法計測用に特化した装置です。
世界の測長SEMの市場規模は、2026年に3億ドルと予測されており、2035年までに8.3%のCAGRで6億ドルに達すると予想されています(Market Growth Reports)。

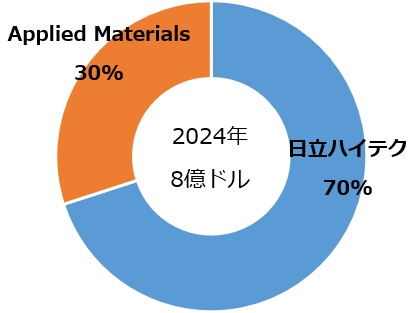

測長SEMの世界シェアランキングは日立ハイテク(日)、Applied Materials(AMAT、米)の順となっています。

- 2024年の世界シェアデータ:モルガンスタンレー証券
プロービング装置
プロービング装置は、ウェハーの電気的検査のため搬送や検査針の位置決めをおこなう装置です。ウェハー上につくりこまれた半導体デバイスの電気的検査のためには、各デバイスとテスティング装置を接続する必要があります。プロービング装置の役割は、デバイス内の電極と、テスティング装置が電気信号を送受信する検査針をコンタクトすること。位置決めの正確な精度、スピードや低振動性などの性能が求められます。
世界のプロービング装置の市場規模は、2026年に16億ドルと予測されており、2032年までに8.2%のCAGRで26億ドルに達すると予想されています(Global Info Research)。
プロービング装置の世界シェアランキングは東京精密(日)、東京エレクトロン(TEL、日)の順となっています。

ダイシング装置
ダイシング装置とは、半導体ウェハー表面に作られた多数のIC回路を、ひとつひとつのチップに切断分離する装置です。
世界のダイシング装置の市場規模は、2026年に19億ドルと予測されており、2032年までに6.0%のCAGRで27億ドルに達すると予想されています(Global Information)。
ダイシング装置の世界シェアランキングはディスコ(日)、東京精密(日)の順となっています。

- 2019年の世界シェアデータ:インフォーマ
- 2025年の世界シェアデータ:著者調べ
ダイボンディング装置
ダイボンディング装置とは、切り分けられた半導体チップを基板やリードフレームなどの土台に接着剤を塗布し、チップを正確な位置に固定する装置です。
世界のダイボンディング装置の市場規模は、2026年に21億ドルと予測されており、2034年までに3.7%のCAGRで27億ドルに達すると予想されています(Fortune Business Insights)。
ダイボンディング装置の世界シェアランキングはASM Pacific(ASMP、シンガポール)、Kulicke & Soffa(K&S、シンガポール)、BE Semiconductor Industries(BESI、オランダ)、ヤマハロボティクス(旧新川、日)の順となっています。
キヤノンマシナリー(日)、芝浦メカトロニクス(日)、東レエンジニアリング(日)、超音波工業(日)、テクノアルファ(日)もダイボンディング装置を製造しています。

- 2019年の世界シェアデータ:EE Times
- 2025年の世界シェアデータ:Fortune Business Insights
ワイヤボンディング装置
ワイヤボンディング装置とは、半導体チップ上の微細な電極と、パッケージや基板側の外部端子(リードフレームなど)を、直径数十マイクロメートルの極細な金属線で接続する装置です。
世界のワイヤボンディング装置の市場規模は、2026年に12億ドルと予測されており、2035年までに3.4%のCAGRで17億ドルに達すると予想されています(Market Reports World)。
ワイヤボンディング装置の世界シェアランキングはASM Pacific(ASMP、シンガポール)、Kulicke & Soffa(K&S、シンガポール)、BE Semiconductor Industries(BESI、オランダ)の順となっています。日本国内向けには新川(日)や渋谷工業(日)の製品が使われることも多いです。

- 2019年の世界シェアデータ:インフォーマ
- 2025年の世界シェアデータ:MedZenith Market IntelligenceとMarket Reports Worldをもとに著者作成
モールディング装置(封止装置)
モールディング装置(封止装置)はチップを熱、湿気、光、物理的衝撃などの外的要因から保護するためにチップを樹脂で封止する装置です。
世界のモールディング装置の市場規模は、2026年に5億ドルと予測されており、2032年までに10.0%のCAGRで8億ドルに達すると予想されています(QY research)。
モールディング装置の世界シェアランキングはTOWA(日)、BE Semiconductor Industries(BESI、オランダ)、I-PEX(日)、アピックヤマダ(日)の順となっています。

- 2020年の世界シェアデータ:EE Times
- 2025年の世界シェアデータ:QY research
バーンイン装置
バーンイン装置はチップを高温度下において故障因子を加速させ初期不良を除去する装置です。主要メーカーは以下の通りです。
世界のバーンイン装置の市場規模は、2025年に8億ドルと予測されており、2031年までに7.1%のCAGRで13億ドルに達すると予想されています(Global Info Research)。
バーンイン装置の世界シェアランキングはDI Corporation(韓)、アドバンテスト(日)、Micro Control Company(米)、KES Systems(米)、STK Technology(日)の順となっています(Global Info Research)。
テスター(テスティング装置)
テスター(テスティング装置)は、電気的特性や外観などの最終性能試験を行う装置です。
世界のテスターの市場規模は、2025年に160億ドルと予測されており、2031年までに6.1%のCAGRで216億ドルに達すると予想されています(Mordor Intelligence)。
テスターの世界シェアランキングはアドバンテスト(日)、テラダイン(米)の順となっています(Global Info Research)。

- 2019年の世界シェアデータ:インフォーマ
- 2025年の世界シェアデータ:Investing.comとMordor Intelligenceをもとに著者作成
搬送装置
搬送装置はクリーンルーム内でウェハーを搬送する装置です。
世界の半導体搬送装置の市場規模は、2026年に13億ドルと予測されており、2035年までに8.1%のCAGRで25億ドルに達すると予想されています(Business Research Insights)。
半導体搬送装置の世界シェアランキングはダイフク(日)、村田機械(日)の順となっています。ダイフクがシェアを拡大しています。

- 2019年の世界シェアデータ:経済産業省「半導体・デジタル産業戦略検討会議」
- 2025年の世界シェアデータ:グローバルネット(経済産業省「半導体・デジタル産業戦略検討会議」)
半導体Jobエージェントは、半導体業界に特化したプロのエージェントがサポートする
半導体業界専門の転職・就職支援サービスです。
半導体業界では工場や人材への投資が活発化し、年収は高水準。
登録・利用は完全無料! まずは登録する >> 半導体Jobエージェント
関連書籍
「今と未来がわかる半導体」は、半導体を一から学びたい人が最初に読む本としておすすめです。半導体の動作原理と基本機能、半導体の製造工程、半導体関連企業、半導体業界の現状と最新事情、半導体の歴史と未来、などについて、図を利用してわかりやすく説明されています。
「新・半導体産業のすべて」は、就職・転職希望者、半導体産業の関係者、投資家は一度は読むべき。半導体の全体像が理解できる本で、一番おすすめです。複雑な産業構造と関連企業を半導体の製造工程にそって網羅的に解説し、半導体関係企業200社以上が紹介されています。著者の菊地正典氏は元NECの半導体事業グループで主席技師長で開発・製造の第一人者。
「新・半導体工場のすべて」は、半導体業界を工場の切り口から解説することで、ヒト、モノ、カネ、情報も加えた総合的な形で半導体を理解できます。
「図解即戦力 半導体業界の製造工程とビジネスがこれ1 冊でしっかりわかる教科書」は、半導体業界および半導体製造装置業界への就職・転職希望者、そして投資家におすすめです。半導体業界および半導体製造装置業界について、半導体製造の仕組みや業界の働き方を解説した本です。
「半導体のことが一冊でまるごとわかる」は、半導体とは何か、何がすごいのかどのような種類と役割があって、どのような分野で活躍しているのかそれぞれ概要が説明されています。半導体の全体像が理解できます。
「はじめての半導体リソグラフィ技術」は、日本メーカーのシェアが高いフォトレジストに関係する本です。製造装置メーカーやフォトレジストメーカーに就職・転職する人、すでに就職している人向けです。
なぜ日本企業は半導体製造装置に強いのか
半導体製造装置において日本企業の世界シェアは約28%で、約37%の米国に次ぐ2位です(経済産業省)。日本企業が半導体製造装置に強い理由は、技術的・産業構造的・歴史的な要因が複雑に絡み合っています。
圧倒的な技術力
半導体製造はナノメートル単位の超微細なプロセスであり、機械・光学・電気・化学・制御ソフトなどの領域を最高精度で統合する必要があります。極限の精度が求められる領域で他国の追随を許さない要素技術を持っています。
顧客ネットワーク
1980年代、日本は世界一の半導体王国でした。この黄金期において、国内のデバイスメーカー(NEC、東芝、日立など)と装置メーカーが密接に連携し、試行錯誤を繰り返すことで高度なノウハウが蓄積されました。
日本の装置メーカーは、自国デバイス産業の後退後も、TSMC(台湾)、サムスン(韓国)、インテル(米国)といった世界トップのファウンドリ・メーカーへ迅速に対応し、先端プロセスの共同開発パートナーとしての信頼を確立しました。
まとめ
この記事では、半導体製造プロセスの各工程で使われる製造装置と、主要メーカーを紹介しました。あわせて、市場規模・成長予測、売上高ランキング、日本企業の強み、などを最新データで整理しました。
日本企業が大きなシェアを持つ装置がある一方で、市場規模が大きな装置はアメリカ企業やオランダ企業のシェアが高くなっています。日本のメーカーのシェアが50%を超える製造装置は、マスク検査装置、洗浄装置、コータ・デベロッパ、測長SEM、プロービング装置、ダイシング装置、モールディング装置、テスター、搬送装置です。
